單晶片整合架構，重塑工業視覺設計邏輯
🔍 工業攝影機架構的瓶頸
在傳統工業攝影機設計中，通常採用「多晶片架構」：
- MCU：負責 Sensor 控制與系統管理
- FPGA：負責 ISP 處理與高速資料流
- 外部 DDR：用於影像幀緩存
- 高速介面（GigE / USB）：資料傳輸
然而，這種架構也帶來多項挑戰：
- ❗ 晶片間通訊延遲
- ❗ 訊號完整性問題（SI / PI）
- ❗ 功耗偏高
- ❗ PCB 設計複雜
- ❗ 系統可靠性降低
👉 這些問題已逐漸成為高性能與高可靠性應用的瓶頸。
💡 單晶片解決方案：PH1P35 的突破

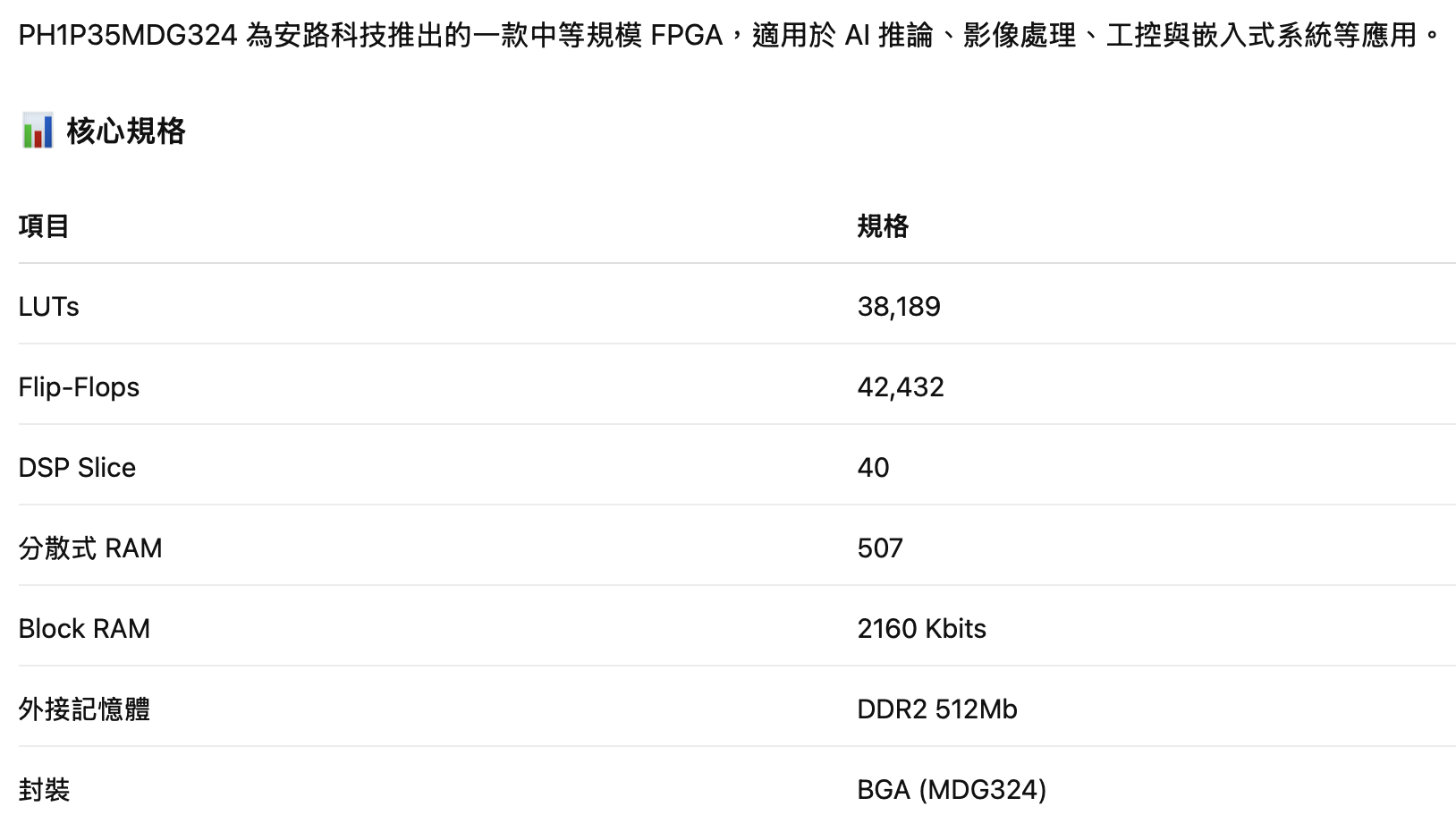

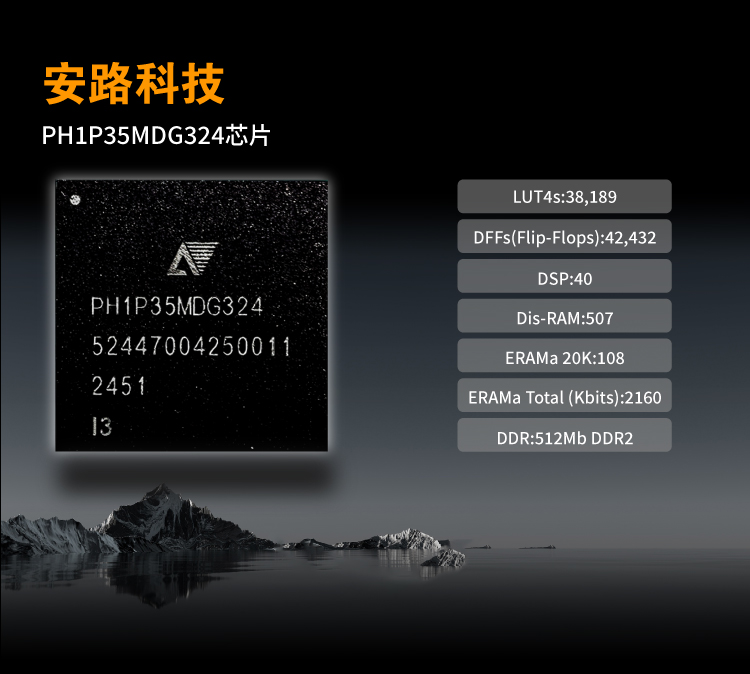

安路科技 PH1P35 創新性地整合以下三大核心：
- FPGA 可程式邏輯
- 硬核心 RISC-V MCU
- 高容量 DDR（含控制器與 PHY）
👉 實現「三位一體」單晶片架構，帶來：
- 更高整合度
- 更低功耗
- 更佳穩定性
- 更簡化設計流程

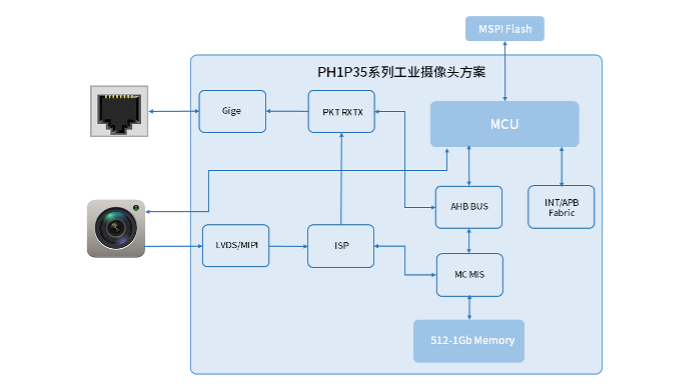

🧠 核心技術架構解析
1️⃣ 高效能 FPGA 核心
PH1P35 提供豐富的邏輯資源，可靈活實現：
- 高速 MIPI CSI-2 / LVDS Sensor 接入
- 即時 ISP 影像處理管線
- 去雜訊（Denoise）
- 校正（Correction）
- 影像增強（Enhancement）
- GigE Vision 協議實作（邏輯或 MCU）
- 客製化影像預處理
- ROI 提取
- 簡易缺陷辨識
👉 FPGA 讓影像處理具備「高並行、低延遲」的優勢。
2️⃣ 硬核心 RISC-V MCU
內建 MCU 提供高效率控制能力：
- Sensor 初始化（I2C / SPI）
- 參數設定（曝光、增益、解析度）
- 上位機指令處理
- 韌體更新與系統管理
- 與 FPGA 邏輯高速協同
👉 實現「控制與加速」的無縫整合。
3️⃣ 高容量整合 DDR
晶片內建：
- DDR 控制器
- PHY（實體層）
👉 帶來關鍵優勢：
- 無需外部 DDR 晶片
- 提供高頻寬影像緩存
- 大幅簡化 PCB 佈線
- 降低 BOM 成本與功耗
⚡ PH1P35 在工業攝影機的關鍵優勢
1️⃣ 極簡設計，加速產品上市
- 單晶片取代 MCU + FPGA + DDR
- PCB 面積與層數大幅降低
- 電源與時脈設計更簡單
👉 縮短開發週期，快速進入市場
2️⃣ 成本與尺寸雙優化
- 減少元件數量
- 降低 BOM 成本
- 減少 PCB 面積
👉 特別適合「小型化工業相機」
3️⃣ 低功耗設計
- 消除晶片間高速互連功耗
- DDR 存取效率更高
- 整體系統能耗下降
👉 符合工業與邊緣設備長時間運行需求
4️⃣ 高性能與高可靠性
- FPGA 硬體加速 → 極低延遲
- MCU 控制 → 即時穩定
- 片內 DDR → 高速資料通道
- 簡化設計 → 更高 MTBF
👉 適用於高穩定要求場景（工業 / 醫療）
5️⃣ 高度靈活與可擴展
- FPGA 可重構
- 支援不同 Sensor（MIPI / LVDS）
- 支援演算法升級
- 支援協議擴展
👉 有利於產品差異化與長期演進
6️⃣ 供應鏈安全
- 降低多晶片依賴
- 減少供應鏈風險
- 提升產品交付穩定性
👉 對 OEM / ODM 非常關鍵
🏭 成功應用案例

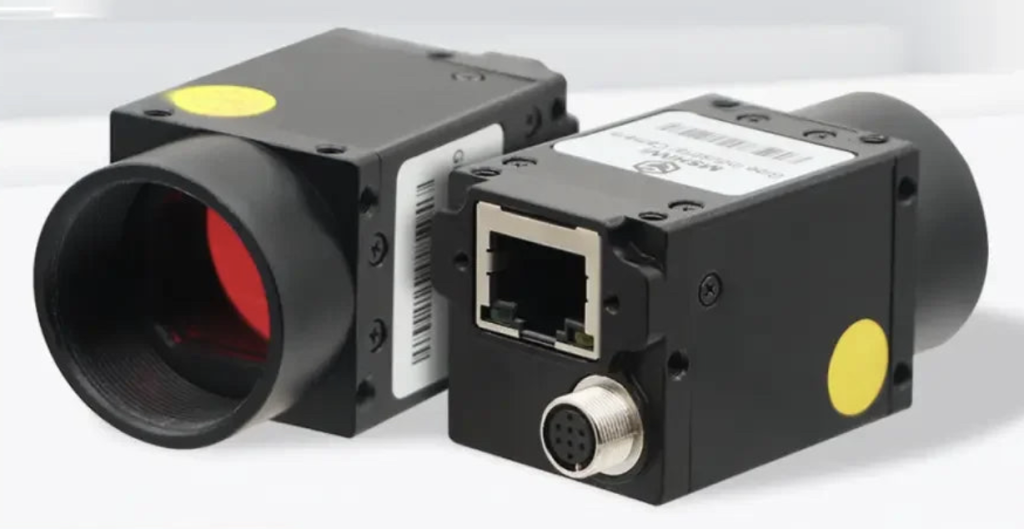

某國內知名廠商在新一代 輕量化 GigE Vision 工業相機 中導入 PH1P35，成功達成：
- 📉 PCB 尺寸顯著縮小
- ⚡ 開發週期大幅縮短
- 🌡 功耗降低、散熱改善
- 📸 支援 6～8MP Sensor
- 🎯 影像輸出穩定流暢
👉 並獲得終端客戶高度評價
🌐 市場價值與未來趨勢
隨著工業 4.0 與智慧製造發展，工業視覺系統面臨：
- 更高解析度
- 更低延遲需求
- 更嚴格功耗限制
- 更高系統整合度
PH1P35 的「FPGA + MCU + DDR」架構正好切中這些需求：
🎯 成為「邊緣 AI + 工業視覺」的理想平台
🧾 結語
安路 PH1P35 不只是單一晶片，而是一個完整的系統解決方案。
🌐 典型應用場景
🎥 1. 影像識別（Computer Vision）
- 即時物件偵測
- 人臉識別
- 工業 AOI 檢測
👉 FPGA 優勢：
- 低延遲
- 無需雲端
- 隱私安全
🏥 2. 醫療影像診斷
- 內視鏡影像強化
- 超音波訊號處理
- AI 輔助診斷
👉 重點：
- 穩定性高
- 長期供貨（比 GPU 更適合醫療）
🚗 3. 智慧車載系統（Automotive Edge）
- ADAS 前處理
- 車內影像分析
- Sensor Fusion
👉 FPGA 角色：
- AI Pre-processing accelerator
- 即時資料處理
🌆 4. 物聯網（IoT / Smart City）
- 智慧監控
- 邊緣閘道器（Edge Gateway）
- 即時數據分析
🤖 5. 智能機器人
- 視覺導航
- 動作控制
- 邊緣 AI 決策

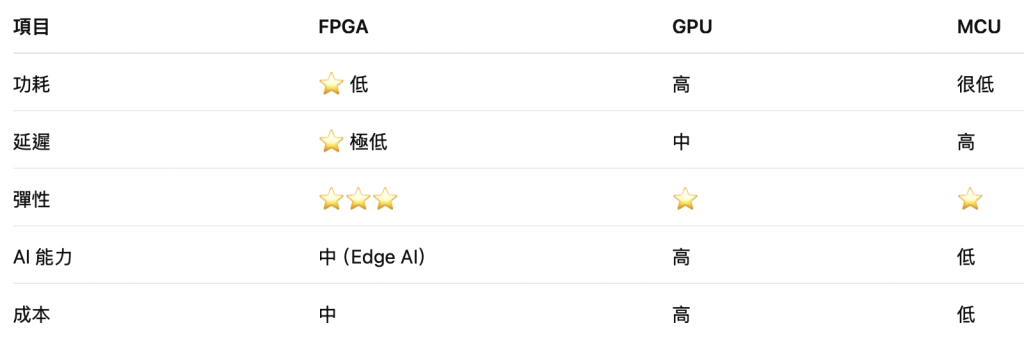

⚖️ 與其他平台比較
